Uma Tentativa em Pintar Com Números - Parte 3

Publicado em 25 de Janeiro de 2025

Nas partes anteriores desta série, tentamos várias técnicas para simplificar imagens e alcançar um efeito de “Pintar com Números”. Vimos como as transformações morfológicas não funcionaram como esperávamos, mas descobrimos que componentes conectados poderiam eliminar, de forma eficaz, regiões pequenas e indesejadas. Feito isso, estamos agora focados no problema das “regiões finas” que ainda persistem na imagem. Até o final deste post, também vamos mergulhar em detecção de contorno e rotulagem, para dar à nossa imagem aquele estilo clássico de “Pintar por Números”.

Removendo Regiões Finas

Quando pensamos em remover regiões finas, duas ideias iniciais podem vir à mente:

Primeiro, considere a razão de largura para altura usando o bounding box de uma região. Se a largura do bounding box for muito maior do que sua altura (ou vice-versa), a região se qualifica como “fina”. Embora isso pareça promissor, na prática costuma ser menos eficaz. As regiões tendem a ter formatos irregulares ou inclinados, e mesmo uma “linha reta” pode não estar alinhada horizontal ou verticalmente. Como resultado, essa razão isolada acaba removendo apenas algumas poucas regiões problemáticas.

Depois, podemos comparar a área de pixels de uma região com a área do seu bounding box. Uma razão pequena indica que a região ocupa apenas uma fração do seu bounding box, classificando-a como “fina”. Isso funciona bem para filtrar formas como regiões em L, mas encontra dificuldade em lidar com formas complexas, esparsas ou repletas de buracos — como as folhas em uma árvore — onde a área total é pequena, mas espalhada em vários pequenos agrupamentos, que não são exatamente finos.

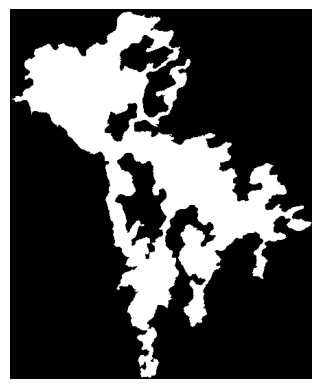

Observe estes dois exemplos. A região à esquerda é uma “região esparsa” proveniente de árvores, com uma razão de 26% entre área da região e bounding box — ou seja, 74% de seu bounding box é efetivamente “fundo”. Enquanto isso, a região à direita vem de uma cerca, ampliada, e tem apenas alguns pixels de largura, mas registra 37% nessa razão. Se usássemos um limiar de 30%, removeríamos incorretamente a região maior à esquerda (que queremos manter) mas falharíamos em remover a região menor e realmente fina à direita. Poderíamos tentar combinar múltiplas variáveis — como área total, razão largura/altura ou descritores de formato — mas o resultado frequentemente parece arbitrário e pode funcionar apenas para essa imagem em particular.

A abordagem lógica quando não surge uma solução elegante? Às vezes, o jeito é partir para a força bruta.

Removendo Regiões Finas com Varreduras

Ao cortarmos a imagem horizontalmente em linhas de 1 pixel de altura, cada linha vira uma série de segmentos coloridos com comprimentos distintos. Se algum segmento for menor que um certo limiar, substituímos pela cor dominante à esquerda ou à direita — “dominante” aqui significa o segmento vizinho com a maior largura. Vamos analisar um caso como exemplo.

Contando cores e regiões da esquerda para a direita, temos quatro segmentos: um azul-claro, um cinza, um marrom-escuro e, por fim, um pequeno “bege” que queremos remover. À esquerda, há um grande segmento marrom-escuro; à direita, há um pequeno segmento marrom-claro. Como o segmento à esquerda é maior, consideramos essa cor a dominante e a utilizamos para substituir a faixa bege. No final, essa técnica simples de força bruta resolve nosso problema.

O algoritmo funciona iterando sobre cada linha e criando uma versão deslocada por um pixel. Ao comparar a linha original com a deslocada, detectamos apenas os pontos de transição e marcamos os limites no primeiro e último índices de pixel. Para cada segmento entre esses limites, aplicamos a mesma lógica de remoção mencionada acima. Se precisarmos de uma varredura vertical, transpomos a imagem, executamos o mesmo procedimento e depois voltamos a transpor.

O código que implementa esse processo está demonstrado abaixo:

def removeThinRegions(image, minLength=5, direction='horizontal'):
    h, w, _ = image.shape

    # For vertical scanning, transpose the image to reuse horizontal logic
    transposed = False
    if direction.lower() == 'vertical':
        image = np.transpose(image, (1, 0, 2))  # Shape becomes (W, H, 3)
        h, w = w, h
        transposed = True

    for rowIndex in range(h):
        # Extract current row (or column, if transposed)
        row = image[rowIndex]

        # Find indexes for color transitions between regions
        transitions = np.any(row[:-1] != row[1:], axis=1)
        boundaries = np.where(transitions)[0] + 1
        boundaries = np.concatenate(([0], boundaries, [w]))

        # Compile all "strips" of same color in current row/column
        strips = []
        for boundaryIndex in range(len(boundaries) - 1):
            start = boundaries[boundaryIndex]
            end = boundaries[boundaryIndex + 1]
            stripLength = end - start
            strips.append({'start': start, 'end': end, 'length': stripLength, 'color': row[start]})

        # Identify strips smaller than threshold and define dominant color based on left/right neighbors
        stripsToRecolor = []

        for i, strip in enumerate(strips):
            if strip['length'] < minLength:
                # Determine left and right neighbors
                leftStrip = strips[i - 1] if i > 0 else None
                rightStrip = strips[i + 1] if i < len(strips) - 1 else None

                # Get lengths of neighboring runs
                leftLength = leftStrip['length'] if leftStrip else 0
                rightLength = rightStrip['length'] if rightStrip else 0

                # Choose fill color based on longer neighbor run
                if leftLength >= rightLength:
                    fillColor = leftStrip['color']
                elif rightLength > leftLength:
                    fillColor = rightStrip['color']

                stripsToRecolor.append((strip['start'], strip['end'], fillColor))

        # Recolor the identified thin strips
        for (start, end, fillColor) in stripsToRecolor:
            image[rowIndex, start:end] = fillColor

    # If the image was transposed, transpose it back to original orientation
    if transposed:
        image = np.transpose(image, (1, 0, 2))

    return image

def removeThinStrips2D(image, minLength=5, iterations=2):
    # Apply horizontal and vertical scan iteratively
    out = image.copy()
    for i in range(iterations):
        out = removeThinRegions(out, minLength=minLength, direction='horizontal')
        out = removeThinRegions(out, minLength=minLength, direction='vertical')
    return out

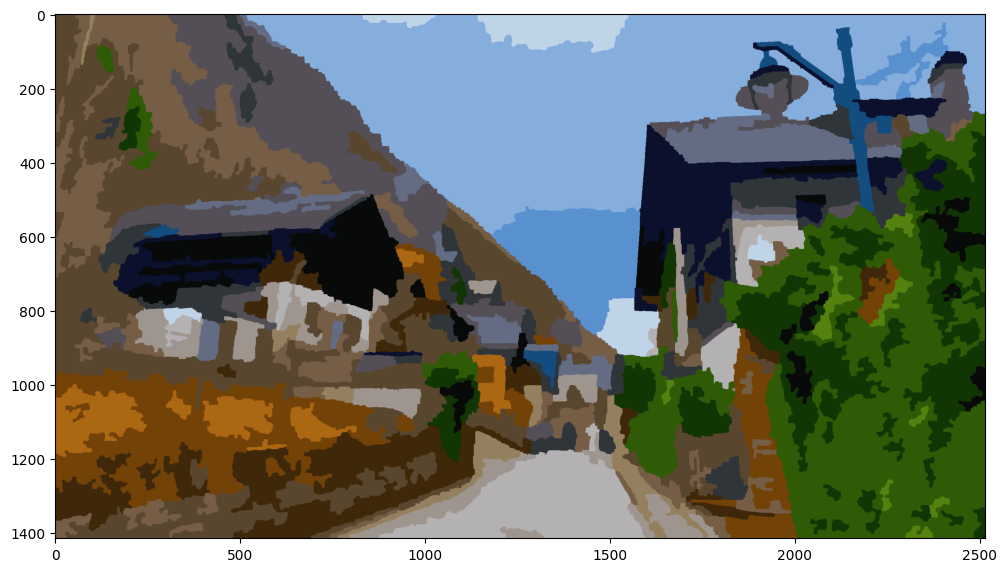

Depois de aplicar esse processo, você pode notar alguns artefatos, pois cada varredura só olha para a linha atual. No entanto, uma segunda passagem pelo algoritmo anterior (que remove regiões pequenas) normalmente resolve essas falhas. O resultado final — obtido rodando com limiar de 7 pixels por 3 iterações, seguido de 3 rodadas de remoção de regiões pequenas — fica assim:

Fantástico!

Agora, vamos seguir para a detecção de contornos, rotulagem e posicionamento dos rótulos.

Detecção de Regiões e Contornos

Regiões

Recapitulando rapidamente: agora temos uma imagem dividida em regiões bem definidas, de tamanho razoável, com uma paleta de cores limitada. Nosso objetivo é gerar uma versão em preto e branco que mostre o contorno de cada região e depois rotular cada região pelo número de sua cor (por exemplo: azul = 1, marrom = 2, etc.). Com isso, poderemos pintar por cima, como numa imagem real de “Pintar por Números”.

O processo se divide em: primeiro, detectamos as regiões (via Componentes Conectados); segundo, desenhamos os contornos entre essas regiões; terceiro, encontramos o “polo de inacessibilidade” de cada região; e quarto, usamos esse polo para posicionar um rótulo que identifica a cor da região. Podemos até mesmo escalonar o tamanho da fonte do rótulo de acordo com a área da região — rótulos menores para áreas menores, maiores para áreas maiores.

Já exploramos Componentes Conectados antes. Em essência, criamos uma máscara para cada cor da paleta e então executamos connectedComponentsWithStats para localizar e medir cada região contígua (usando conectividade 4: cima, baixo, esquerda, direita). A partir daí, coletamos as áreas das regiões para referência e construímos um mapeamento de rótulos para cores.

def generateLabelImageAndMapping(image, palette):
    h, w, c = image.shape
    # Prepare output
    labelImage = np.zeros((h, w), dtype=np.int32)
    labelToPaletteIndex = []
    labelAreas = []

    currentLabel = 1
    # For each unique color, find connected components
    for paletteIndex, color in enumerate(palette):
        colorMask = cv2.inRange(image, color, color)
            numLabels, labels, stats, _ = cv2.connectedComponentsWithStats(
            colorMask,
            connectivity=4.
        )

        # Label each region found (skip 0 = background)
        mask = labels > 0
        labelImage[mask] = np.arange(currentLabel, currentLabel + numLabels - 1)[labels[mask] - 1]
        labelToPaletteIndex.extend([paletteIndex] * (numLabels - 1))
        labelAreas.extend(stats[1:, cv2.CC_STAT_AREA])
        currentLabel += numLabels - 1

    # Convert labelToPaletteIndex and labelAreas to dictionaries
    labelToPaletteIndex = {label: paletteIndex for label, paletteIndex in enumerate(labelToPaletteIndex, start=1)}
    labelAreas = {label: area for label, area in enumerate(labelAreas, start=1)}

    return labelImage, labelToPaletteIndex, labelAreas

Uma otimização valiosa que descobri foi usar cv2.inRange para fazer mascaramento de cores em vez de operações com NumPy. É visivelmente mais rápido, a ponto de eu ter revisado partes anteriores do código que precisavam de máscaras. Depois de executar componentes conectados, pode ser tentador percorrer cada rótulo e criar máscaras repetidamente, mas, na prática, trabalhar com arrays e minimizar loops explícitos se mostra mais eficiente.

Contornos

Para desenhar contornos, o OpenCV faz quase todo o trabalho com a função findContours. Usar RETR_LIST garante que você pegue todos os contornos, incluindo buracos e contornos aninhados, enquanto CHAIN_APPROX_SIMPLE simplifica os dados do contorno e agiliza a execução — uma combinação ideal quando você não precisa de contornos com fidelidade de pixel exata.

def drawContour(image, palette, COUNTOUR_THICKNESS = 1):
    h, w, _ = image.shape

    # Start with a blank white image
    outputImage = np.full((h, w, 3), 255, dtype=np.uint8)
    boundaryMask = np.zeros((h, w), dtype=np.uint8)

    # For each label, find and draw external contours on boundary_mask
    for color in palette:
        colorMask = cv2.inRange(image, color, color)
        contours, _ = cv2.findContours(colorMask, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
        cv2.drawContours(boundaryMask, contours, -1, 255, COUNTOUR_THICKNESS)

    # Convert boundary_mask into black contours on our white image
    outputImage[boundaryMask == 255] = (0, 0, 0)

    return outputImage

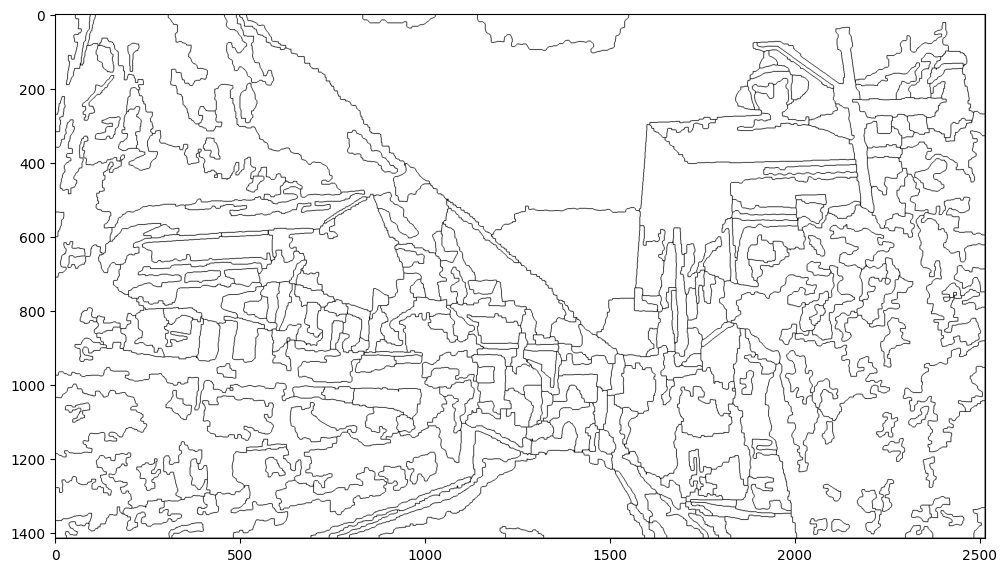

O resultado FINALMENTE está com cara de “Pintar com Números”:

Polos de Inacessibilidade e Rotulagem

“Polo de inacessibilidade” é um conceito geográfico que descreve o ponto de uma região mais distante de suas fronteiras. Ele é perfeito para posicionar rótulos, pois um centro geométrico simples nem sempre garante que o texto vai ficar dentro da região.

Uma forma de visualizar isso é imaginar que cada fronteira da região seja “incendiada” ao mesmo tempo — o fogo avança até convergir no ponto mais protegido das chamas. De forma equivalente, é como se aplicássemos erosão sucessivamente até sobrar apenas um único pixel. Felizmente, o OpenCV implementa essa técnica com distanceTransform. Um bom exemplo é o mapa do meu estado, Minas Gerais:

Fazer tudo em paralelo acelera ainda mais esses cálculos, e ajustar o tamanho e a espessura da fonte do rótulo de acordo com a área da região acaba sendo surpreendentemente simples.

def findCoordinate(labelImage, label, paletteIndex, labelAreas, minFontScale=0.5, maxFontScale=1.5, minThickness=1, maxThickness=5):
    regionMask = cv2.inRange(labelImage, label, label)

    # Distance transform to find a point farthest from the boundary
    distTransform = cv2.distanceTransform(regionMask, cv2.DIST_L2, 5)
    _, _, _, maxLoc = cv2.minMaxLoc(distTransform)
    centerX, centerY = maxLoc

    # Retrieve area for dynamic text scaling
    area = labelAreas[label]
    minArea, maxArea = min(labelAreas.values()), max(labelAreas.values())
    # Scale font size and thickness by area
    areaFraction = (area - minArea) / float(maxArea - minArea)
    fontScale = minFontScale + areaFraction * (maxFontScale - minFontScale)
    thickness = int(minThickness + (areaFraction * (maxThickness - minThickness)))

    return str(paletteIndex), (centerX, centerY), fontScale, thickness

def getCoordinatesParallel(labelImage, labelToPaletteIndex, palette):
    updates = []
    with ThreadPoolExecutor() as executor:
        futures = [
            executor.submit(findCoordinate, labelImage, label, paletteIndex, labelAreas)
            for label, paletteIndex in labelToPaletteIndex.items()
        ]
        for future in futures:
            updates.append(future.result())

    return updates

Por fim, só resta encarar a (pouco necessária) complexidade de renderizar o texto. Como o OpenCV trata o ponto especificado como a “origem na parte inferior esquerda,” precisamos recalcular uma posição de centro real para o texto usando o tamanho da fonte. Também adicionamos lógica extra para evitar cortes nas bordas da imagem, garantindo que cada rótulo fique centralizado e totalmente visível.

def applyLabels(image, updates):
    def fixPoint(imageDimension, newPoint, textSize, coordinate):
        minBorder = 0 + int(textSize/2) if coordinate == 'x' else 0 + int(textSize)
        maxBorder = imageDimension - int(textSize) if coordinate == 'x' else imageDimension - int(textSize/2)
        if (newPoint <= minBorder) or (newPoint >= maxBorder):
            point = minBorder
        else:
            point = newPoint
        return point

    imageCopy = image.copy()
    h, w, _ = imageCopy.shape
    for update in updates:
        text = update[0]
        x, y = update[1]
        fontScale = update[2]
        thickness = update[3]
        font = cv2.FONT_HERSHEY_SIMPLEX

        # Calculate the size of the text
        (textWidth, textHeight), baseline = cv2.getTextSize(text, font, fontScale, thickness)

        # Calculate the new origin point to center the text
        centerX = fixPoint(w, int(x - textWidth / 2), textWidth, 'x')
        centerY = fixPoint(h, int(y - textHeight / 2), textHeight, 'y')

        cv2.putText(
            imageCopy,
            text,
            (centerX, centerY),
            font,
            fontScale,
            (0, 0, 0),
            thickness,
            cv2.LINE_AA
        )

    return imageCopy

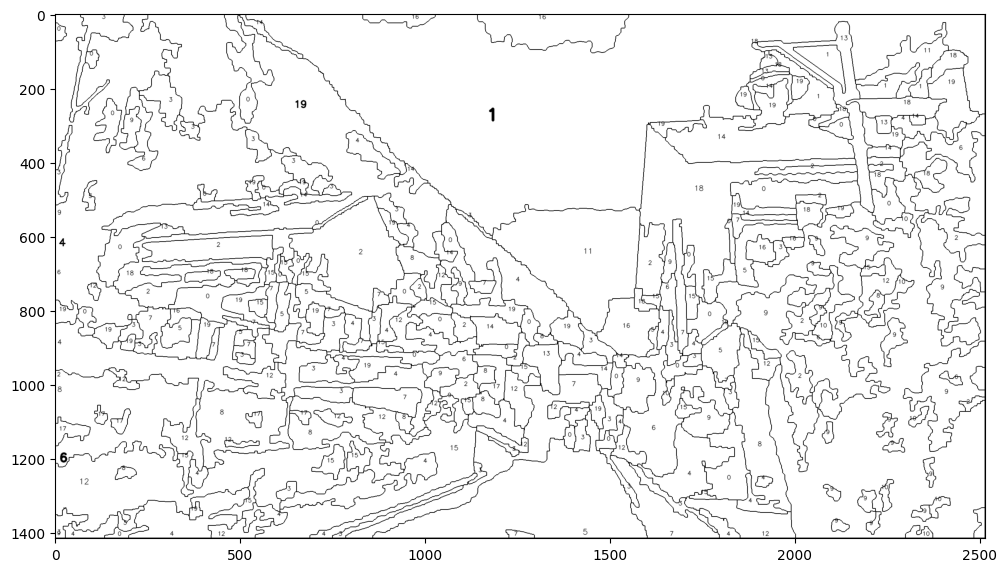

O (quase) Resultado Final

Preparado para o resultado?

Estou extremamente satisfeito. Vou encerrar esta exploração por aqui, mas retornaremos para uma parte (esperançosamente) final, onde testaremos o método em diferentes imagens, discutiremos a ordem das operações, calcularemos tempos e falaremos de mais otimizações. Mas, por ora, alegre-se, meu amigo.
